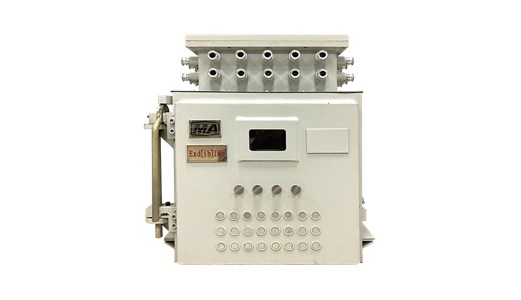

礦用防爆可編程控制箱用于煤礦井下各種電氣設備的邏輯自動化控制，主要負責采集關聯設備的運行信息、設備狀態，通過工業以太網與上位機通訊、交換信息，同時對各設備進行集中監控，主要用于煤礦井下有瓦斯及煤塵爆炸危險的場所，作為各種設備的自動監測、保護控制裝置，控制箱有各種組成模塊，有不同的工作原理。
首先，大家需要區分本安型電源和非本安型電源：
本安電源：一次電源經電源變壓器輸出AC220V電源，然后輸入到AC220/DC24V開關電源，得到穩定的直流電源，再輸入到穩壓電源模塊，經雙重過流、過壓、短路保護后，得到本安電源。
非安電源：一次電源經電源變壓器輸出AC220V交流電壓，輸入到AC220/DC24V開關電源，輸出層穩定的DC24V非安電源。
其次，還需要了解轉換模塊和PLC監控
轉換模塊：轉換模塊完成開關類本安電路和非本安電路的相互轉換。
本安轉非安用于外部設備的本安型輸出信號接到PLC箱的輸入，本安轉非安的轉換用光電耦合器隔離，光耦CE單向無電位輸出。當本安的電流信號流過光電耦合器時，光電耦合器導通；本安的電流信號沒有流過光電耦合器時，光電耦合器截止。
非安轉本安用于PLC箱的輸出控制外部設備的本安型輸入，非安轉本安的轉換模塊和本安轉非安的轉換模塊相同，只是輸入和輸出想交換。當非安的電流信號流過光電耦合器時，光電耦合器導通；非安的電流信號沒有流過光電耦合器時，光電耦合器截止。
PLC監控：PLC是一種適合工業控制用的可編程監控裝置，采用批輸入、皮輸出和循環掃描的工作方式。
輸入處理以掃描方式順序讀入所有輸入端的狀態，并將狀態存入相應的映象存儲器，在程序執行期間，即使輸入狀態發生變化，相應的映象存儲器中的內容頁不會發生改變，只有在下一個掃描周期的輸入處理階段才會被讀入。
輸出處理將用戶程序執行的結果輸出到輸出模塊的輸出鎖存器，通過隔離電路向外輸出控制信號，這是控制器的實際輸出。
外部設備的本安型輸入/輸出信號通過PLC箱內部的本安/非安轉換模塊和PLC控制器相連。
外部設備的隔爆型輸入/輸出信號通過PLC箱內部的接口電路和PLC控制器相連。
